水下定點三維多波束成像聲納 |
|
Teledyne BlueView 利用全新超高分辨率剖面聲納技 術研發出新一代智能3D機械掃描多波束聲納，即BV5000 型。BV5000水下定點三維多波束成像聲納是一款緊湊輕 便的聲納系統，利用高頻率聲波技術形成精細的水下三 維圖像點云數據，分辨率精細到厘米級別。BV5000三維 聲納系統便攜性強、易于設備集成。目前，BV5000三維 聲納可集成到三腳架、ROV或水下固定點等，360°的機 械掃描可在幾分鐘內完成，同時對于大范圍水下結構和 地區測量，可選擇多點掃描，最后將不同測量點的數據 進行無縫拼接。 |
 |
BV5000三維聲納套裝包括ProScan采集軟件和BlueViewer數據回放及顯示軟件。BV5000所采集的數據既可以用原始數據格式存儲，又能夠輸出XYZ點云數據格式，方便用戶對于不同后處理軟件進行數據完美兼容。Teledyne BlueView自助研發的QuickStitch軟件，作為第三方可選軟件，可對BV5000三維聲納數據進行顯示、編輯以及多點拼接。
|

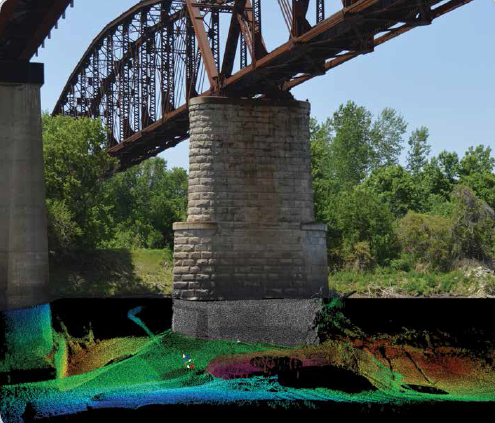

應用： ? 三維定點掃描 ? 三維水下結構物檢測 ? 橋樁檢測 ? 大壩檢測 ? 碼頭樁檢測 ? 結構物體沖刷和腐蝕監控 ? 水下考古及結構成圖 ? 沉船檢測 ? 水下未爆炸物（UXO）精確成像 |
 |
技術參數：
類型
BV5000-1350
BV5000-2250
聲納
工作頻率
1.35MHz
2.25MHz
更新率
40Hz（最大）
視野
45°/76°
最大量程
30m
10m
最佳量程
1-20m
0.5-7m
波束寬度
1°X 1°
波束個數
256/512
波束間隔
0.18°
分辨率
1.5cm
1cm
端口
供電電壓
110-260VAC或12-48VDC
耗電量
最大45W
數據傳輸
以太網/USB
物理參數
重量（空氣中）
9.8KG
8.6KG
重量（水中）
3.7KG
2.7KG
工作水深
1000m / 4000m / 6000m
水密接頭選項
MKS，Burton
聲納和云臺尺寸
(L X W X H)
26.7 X 23.4 X 39cm
22.6 X 21.8 X 39cm
選項配件
Motion Scan
Motion Scan套裝可將BV5000升級為動態三維測量
包含：GNSS天線、定位定姿測量單元、聲納電纜、PDS2000軟件
